Bơm ly tâm chống ăn mòn bằng thép không gỉ 40HYL-13

Bơm ly tâm chống ăn mòn bằng thép không gỉ 40HYL-13

产品简介：

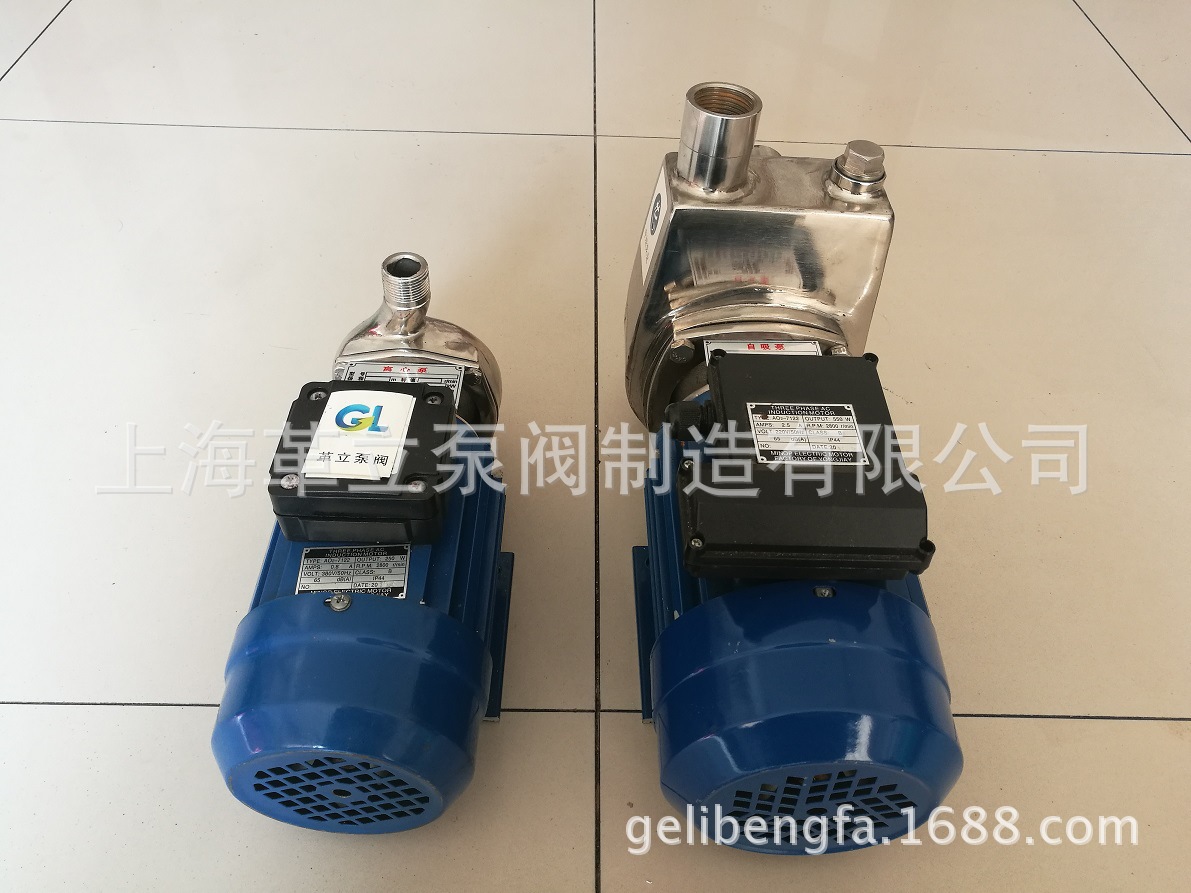

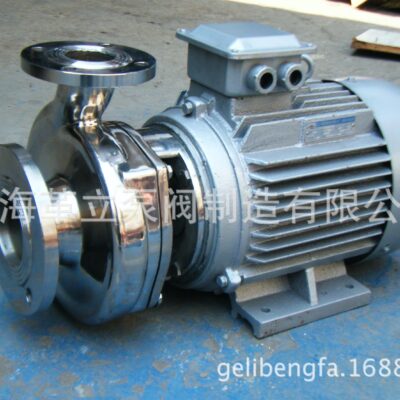

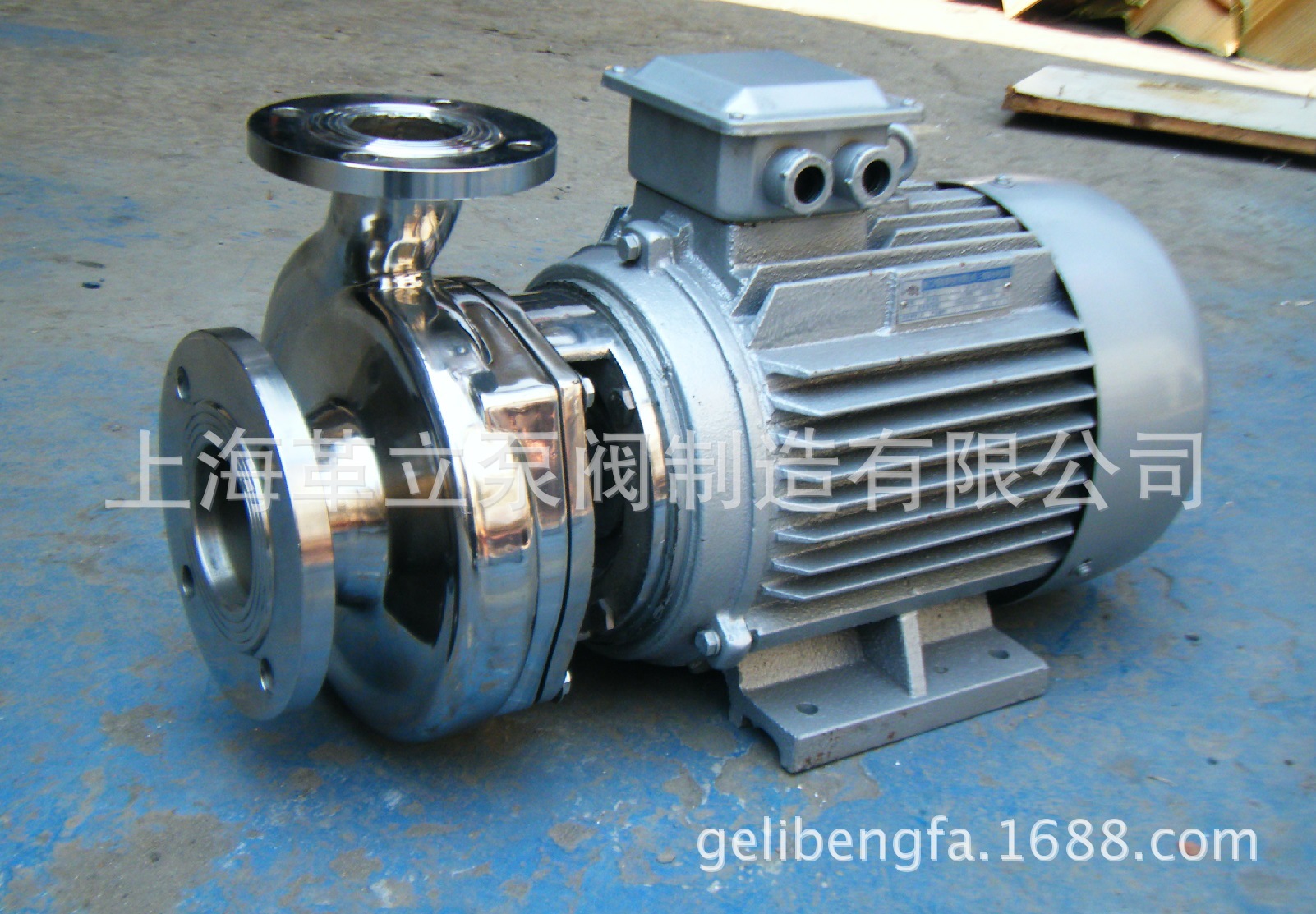

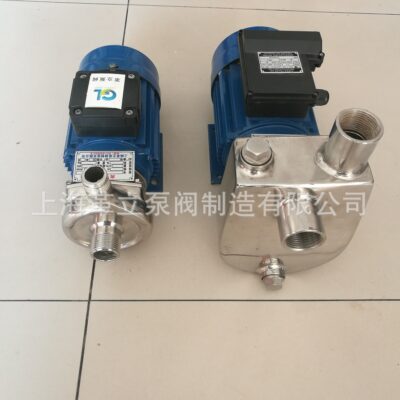

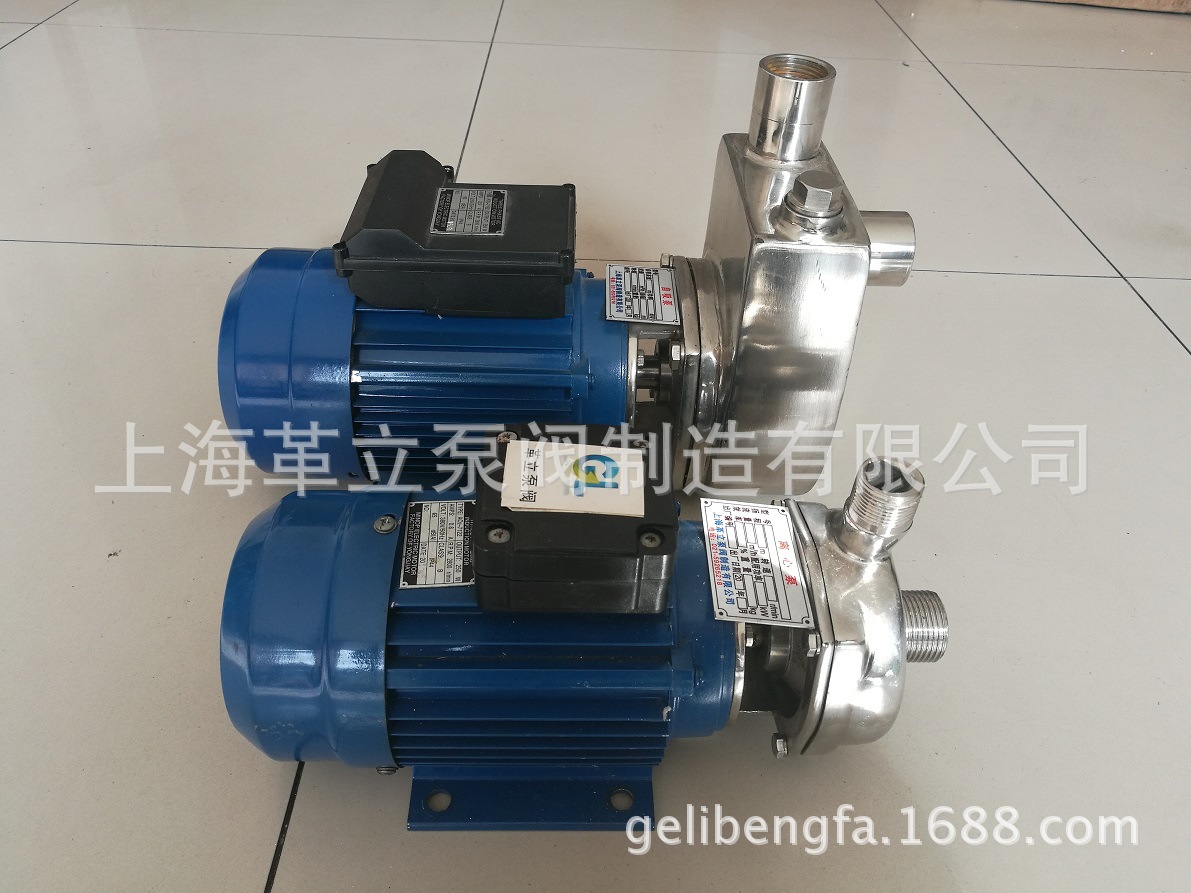

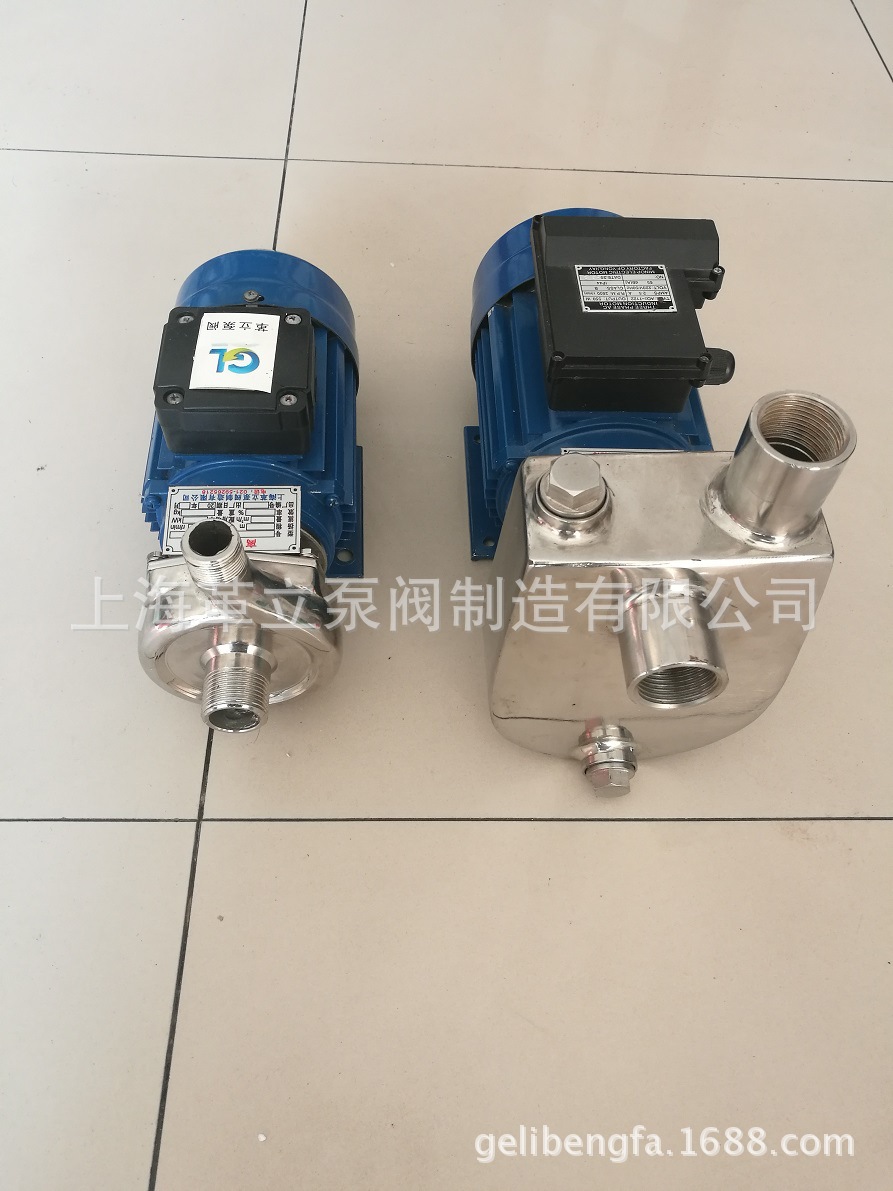

HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵是我公司自行研制的不锈钢耐腐蚀离心泵，泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联系和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。



不锈钢耐腐蚀泵型号意义：

25HYLZ-13D

25 —— 吸入口径

HYL ——- 耐腐蚀离心泵

Z ——— 自吸式

13 ——– 泵扬程

D ——– 单相电机（无D为三相电机）



主要用途：

HYL小型不锈钢耐腐蚀离心泵和HYLZ小型不锈钢耐腐蚀自吸泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，HYLZ系列不锈钢耐腐蚀自吸泵还具有自吸性能，两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。



HYL不锈钢耐腐蚀离心泵参数表



型号	流量 （m3/h）	扬程（m）	电机功率（kw）	口径（mm）	电压（v）
25HYL-8	4	8	0.25	25-20	380
25HYL-8D	4	8	0.25	25-20	220
40HYL-13	6	13	0.55	40-25	380
40HYL-13D	6	13	0.55	40-25	220
40HYL-13A	6	13	0.75	40-25	380
40HYL-13DA	6	13	0.75	40-25	220
50HYL-18	13	18	1.5	50-40	380
50HYL-18D	13	18	1.5	50-40	220
50HYL-22	19	22	2.2	50-40	380
50HYL-25	23	25	3	50-40	380
50HYL-28	21	28	4	50-40	380
50HYL-32	27	32	5.5	50-40	380
65HYL-22	30	22	7.5	65-50	380
80HYL-18	40	18	5.5	80-65	380
80HYL-22	40	22	7.5	80-65	380





40HYL-13不锈钢耐腐蚀离心泵尺寸图

型号/尺寸	外形及安装尺寸
	L1	L2	L3	L4	L5	H1	H2	G1	G2	d	d1	D1a	D1b	D1c	D1d	d2	D2a	D2b	D2c	D2d
25HYL-8	34	128	80	308	100	63	88	G1°	G3/4°	8	14	100	75	60	25	11	90	65	50	20
40HYL-13	41	151	90	331	112	71	110	G3/4°	G1°	7	14	130	100	80	40	11	100	75	60	25
50HYL-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50HYL-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50HYL-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25HYLZ-8	95	204	80	384	100	133	109	27	27	8
25HYLZ-13	99	227	90	407	112	161	108	27	27	7
40HYLZ-18	107	260	100	464	140	193	122	38	38	10
50HYLZ-22	118	283	140	540	160	220	133	50	50	10

不锈钢离心泵产品说明：
不锈钢选用：304,316,316L三种不同材质，可根据客户输送介质不同腐蚀程度而定。
本产品机封有两种设计：内置机封/外装机封。

40HYL-13不锈钢耐腐蚀离心泵使用条件：

1）、直联式泵的过流液体温度不得超过100℃，轴承托架式泵的过流液体温度不得超过160℃。
2）、由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料，故用户输送介质的腐蚀性，使用条件均不应超出本泵材质的适用范围。
3）、本产品提出的技术数据以常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整5.材料：
（1）.过流零件及接架；1Cr18Ni9Ti不锈钢。
（2）.机械密封：静环：陶瓷（sic）。动环：石墨浸渍呋喃树脂。
（3）橡胶结构件：氟橡胶。1Cr18Ni9Ti不锈钢。
（4）如输送介质或使用条件与水泵配置材质不相配时，可另议配置其它材质。如过流零件配316，轴封可配聚四氟乙烯或其它种类的动静环等。
6.安装说明
（1）泵装置的 输送管道联接处，特别是输入管道的联接处必须联接可靠，密封良好。
（2）HYL型不锈钢离心泵如安装高于抽吸液面时，吸入管进水口应安装底阀，SFBX自吸泵在自吸范围内吸入管不必安装底阀。
（3）所输送液体如混有竹.木.石.金属等体程过大或过长的硬物时，吸入管进水口处必须装上滤网，以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
（4）水泵装置一般应有过载与短路保护装置，如保险丝及过流继电器，并应根据电机铭牌的电流调整保护装置的设定位。

不锈钢离心泵的使用说明
（1）在启动前，应先对泵腔灌满液体，严谨泵腔内液体不足而启动。
（2）在使用前，应确认电机转向无误才可使用，半开式叶轮结构泵的正确转向为：面向电机尾部观看，电机风叶应顺时针方向旋转，试验起动以点动为宜。
（3）带轴承托架式水泵在使用前应给轴承托架入30号润滑油，油位应保持在油镜中线以下，仅可见油以上，严谨缺油.导致损坏轴承。
（4）应注意检查轴封情况，如发现泄漏严重，应停机修复，避免液体渗入电机内腔损坏电机。





Thương hiệu: Shanghai Geli Phương tiện truyền tải: Máy bơm nước thải, Máy bơm tạp chất Ứng dụng: Cánh quạt bơm hóa chất Phương pháp hút: Tốc độ hút đơn: 2800 Công suất: 0,55 Tốc độ dòng chảy: 6 Model: 40HYL-13 Số lượng cánh quạt: Vật liệu thân máy bơm một tầng: Thép không gỉ Thông số kỹ thuật : 25HYL-8/25HYL-8D/40HYL-13/40HYL-13D/40HYL-13A/40HYL-13DA/50HYL-18/50HYL-18D/50HYL-22/50HYL-25/50HYL-25 Vị trí trục bơm: nguyên lý nằm ngang : Bơm ly tâm Trọng lượng: 12 Đầu: 13 Điện áp: 380 Chế độ truyền động: hiệu suất điện: cấu trúc cánh quạt chống ăn mòn: cánh quạt nửa hở
