一、  用途、特点

_x000D_

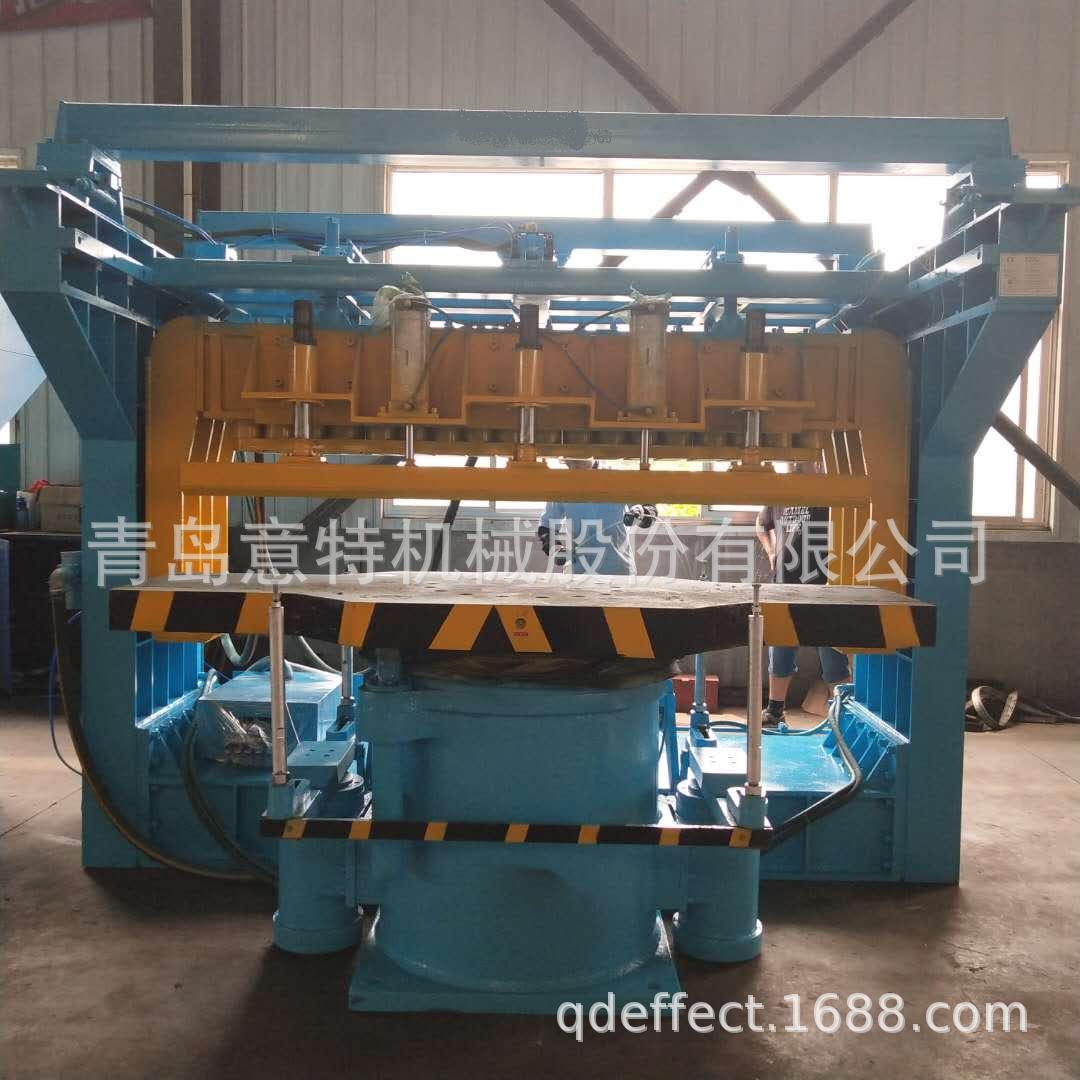

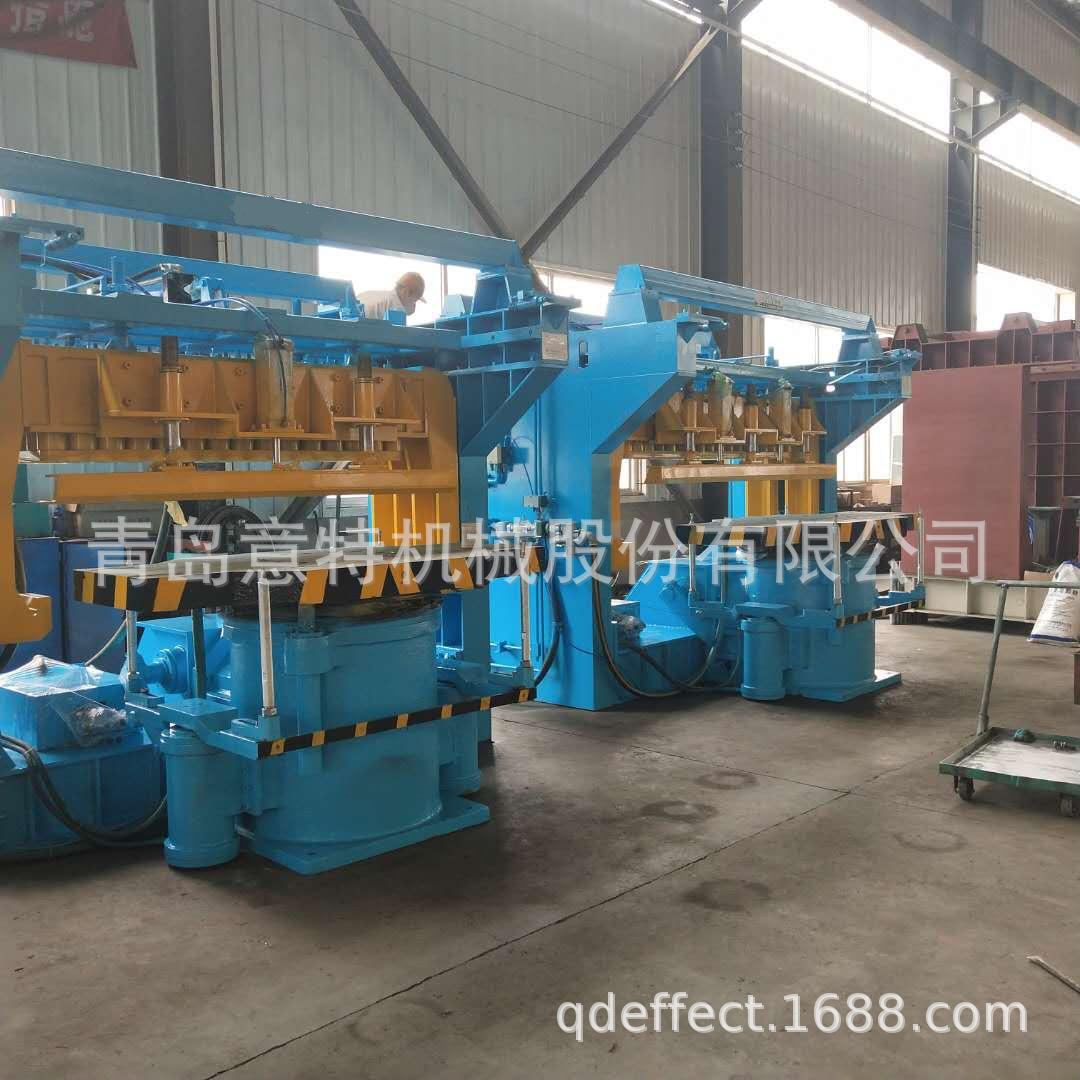

本机可用于各种铸造车间粘土砂上下箱造型，可以单机使用或组成机械化流水线使用，亦可组成半自动线使用。

_x000D_

本机最大的特点有三：

_x000D_

1、采用气动多触头压实，没有漏油的困扰；比压适中，对型砂无特殊要求，触头数量多（60个），适合于复杂模型造型。

_x000D_

2、本机在压实时，机架不受力，而是由多触头体侧面下垂四根拉杆钩住工作台，随着多触头的向下伸出，进行压实，如果把触头、钩子、砂箱、型板、工作台看成一个系统的话，这种压实力是内力或称内力压实。

_x000D_

3、压震实，触头一方面压实砂型，同时随工作台一起震击（与机架脱离，机架不受震动）。故震击压实效果好，砂型硬度高而均匀（平均硬度达85~90，B型硬度计值），吃砂量可小至20~30毫米，吃砂比达H：B=2~3，且其型腔垂直面的硬度仍可达到80以上。

_x000D_

本机采用弹簧全缓冲气动微震机构，故对地基无特殊要求，起模采用连杆

_x000D_

同步轴结构，气压油调速，起模同步性好，速度控制自如。

_x000D_

二、  规格

_x000D_

1.砂箱内尺寸             1520×1220(1320)×190mm

_x000D_

2.砂箱最大外形尺寸       2100×1320×190mm

_x000D_

3.工作台面尺寸           1980×1030mm

_x000D_

4.正常工作气压           ≥0.55Mpa

_x000D_

5.多触头数量               60只

_x000D_

6.触头气缸内径            Ф100

_x000D_

7.触头压头                Ф118

_x000D_

8.触头压实行程              250mm

_x000D_

9.起模缸行程                350mm

_x000D_

10.起模缸直径               Ф160×2

_x000D_

11.震击缸径                 Ф250

_x000D_

12.压实缸径                 Ф600

_x000D_

13.工作台至触头下平面距离   435mm

_x000D_

14.砂箱型板总高度           350mm

_x000D_

15.垫砂框至触头下面距离    20mm

_x000D_

16.生产率                 35-40半箱/h

_x000D_

17.总进气管（2处）         1¹/₂、1”

_x000D_

18.自由空气消耗量           3m³/半型

_x000D_

19.总质量                   6500kg

_x000D_

主要配置

_x000D_

1.行走汽缸 SC160×1100TC-S     (1)

_x000D_

2.手扳阀       DS430H           (3)

_x000D_

3.快速排气阀   KP-L15           (1)

_x000D_

4.快速排气阀   1 (KP-L40)     (1)

_x000D_

5.气控阀       DS2541-25       (1)

_x000D_

6.气控阀       DS2541-15       (1)

_x000D_

7.气控阀       K23JQF-40       (1)

_x000D_

8.单向节流阀   KLA-15         (2)

_x000D_

9.截止阀       G1¹/₄           (1)

_x000D_

10.截止阀       G1¹/₂           (1)

_x000D_

11.截止阀       G1             (1)

_x000D_

12.滤气器       QSL-40         (1)

_x000D_

13.油雾器       QIU-40         (1)

_x000D_

14.滤气器       QSL-25         (1)

_x000D_

15.油雾器       QIU-25         (1)

_x000D_

16.截止阀       G¹/₂             (1)

_x000D_

17.截止阀       G1             (1)

_x000D_

三、  结构原理

_x000D_

本机有震击机构（TV）、气动多触头（Ⅲ）、起模机构（V）及操纵箱管路系统（1）等组成。通过二侧墙板（Ⅱ）连接成本机。

_x000D_

1、震击机构

_x000D_

由工作台（5）、震击活塞（9）、震击套（7）、弹簧（12）、缸座（13）、导向杆（1）夹紧缸（8）等组成。震击进气在工作台左侧下方，工作台设有防转导向杆、起模震动子装在工作台右侧下面。夹进缸在后侧，防止起模时工作台回弹。本机构不设压实缸，压实是靠主动式气动多触头完成的。本机构在任何情况下均是以“予震”方式进行工作，即使在多触头压实时亦如此，所不同的是在压震时，多触头的结构重量全部压在台面上，并参与一起震动，此即：内力压实微震（图三）。在检修安装震击机构时，取出工作台中央带密封圈的丝堵，用M24的吊环螺钉（随机附件）来连接工作台与震击活塞，即可将工作台与震击活塞一起吊出。

_x000D_



_x000D_

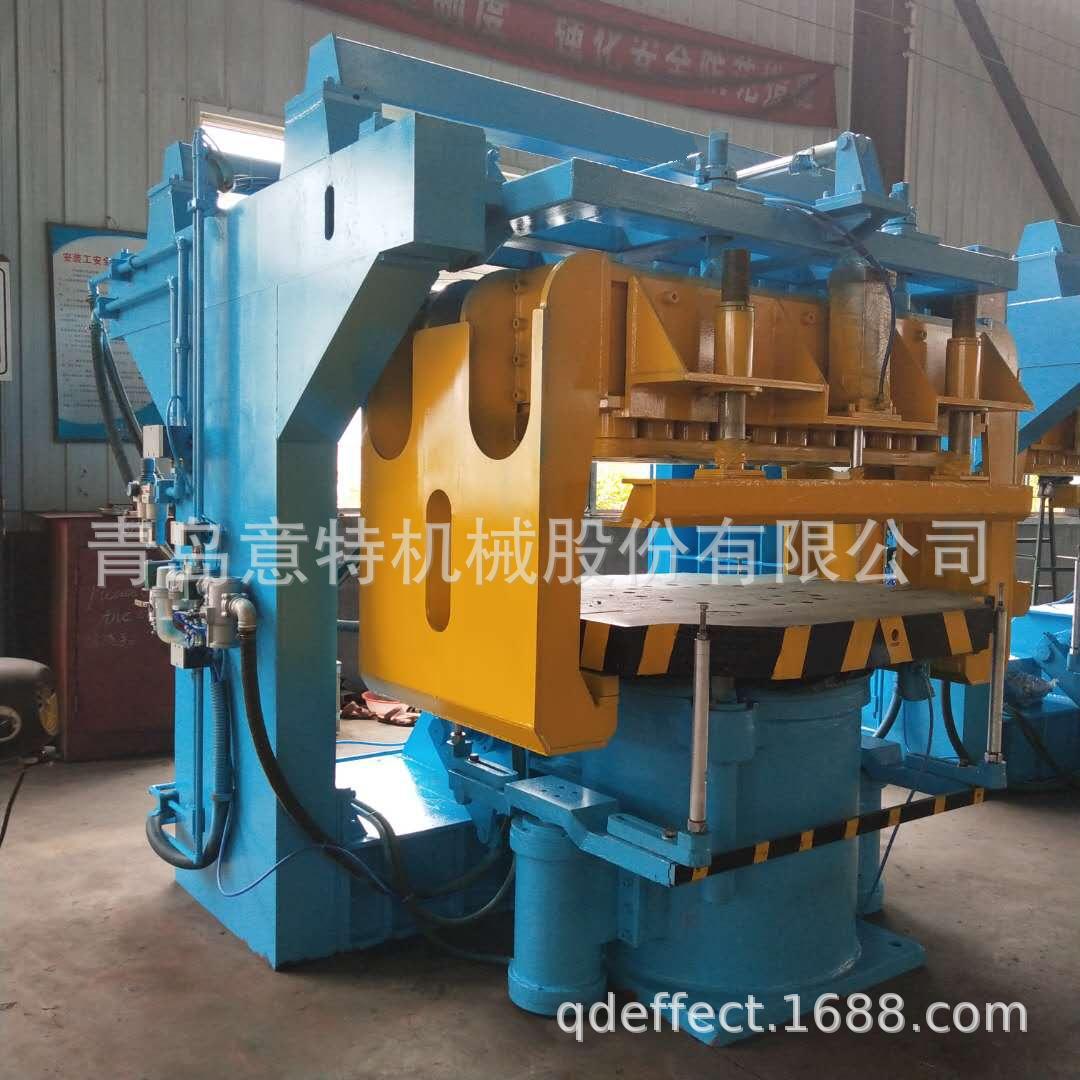

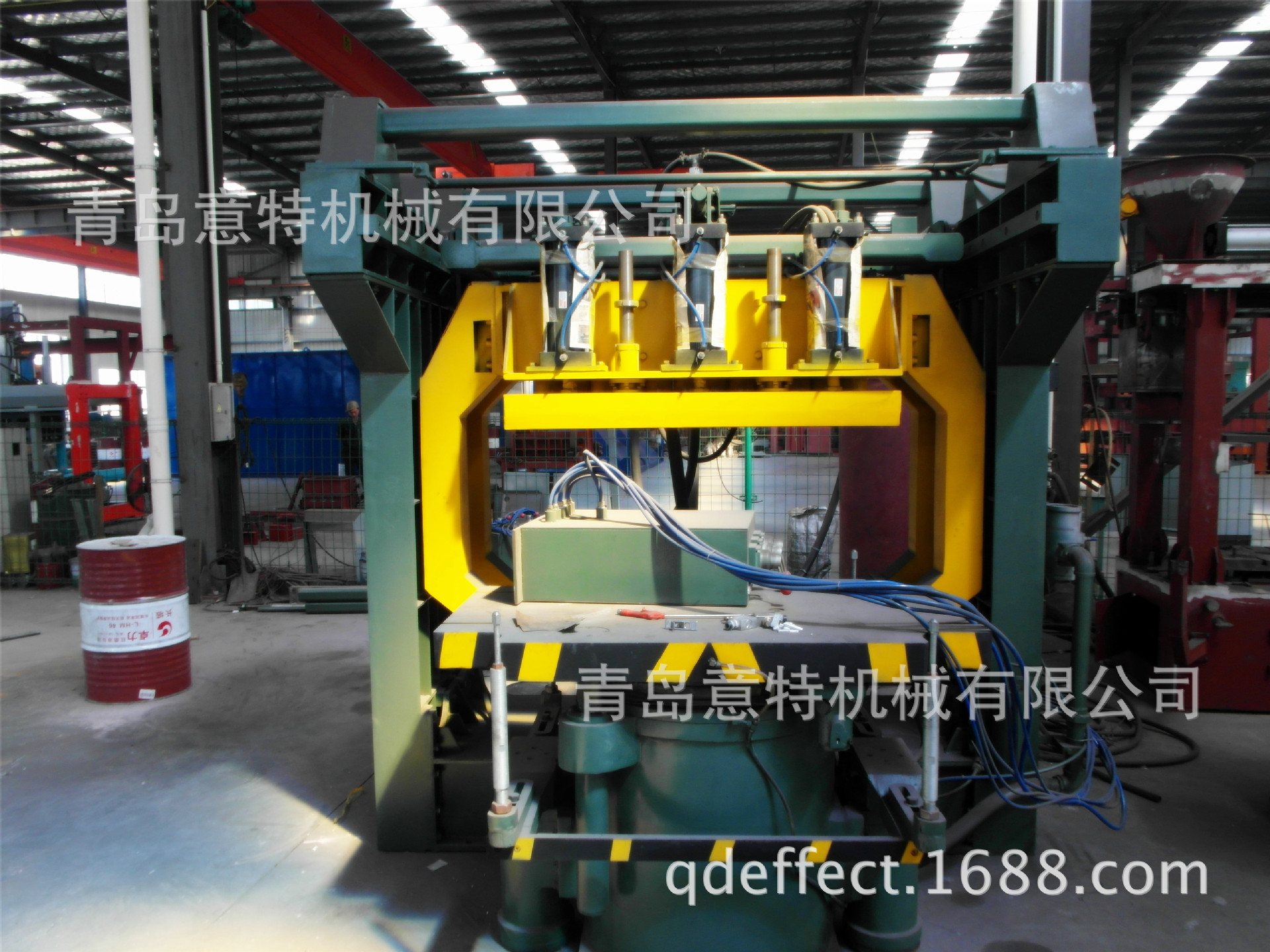

2、气动多触头

_x000D_

由多触头体、60个气动多触头、四个拉钩组成。气动多触头的结构原理。

_x000D_

压实进气（7）在多触头体（1）上集中进气到体内气腔（1），同时通过固定活塞（3）上的专用通道进入固定活塞下部气腔（Ⅱ）在气压的作用下，共同使连在缸筒（2）上的触头（4）下行并对沙型施压，其压力为d1和d2之和减去d3的面积乘以气压，因此能获得较大的压实力，触头回程是通过固定活塞（3）上另一通道从（8）引入到固定活塞上面，当气腔（Ⅰ）（Ⅱ）通过气阀换向处于排气时，从（8）引入回程气，在气压作用下，触头和缸筒一起回程，图中S是触头的压实行程。

_x000D_

3、起模机构

_x000D_

由起模缸、长短连杆、同步轴、顶赶等组成。两个起模缸，下端由汽油转换装置（储油罐）供给恒定压力的油液，上端通气。起模时，起模缸下端进入气压油，上端排气，在油液通道上设有流量调节阀，调节此阀的流量，即可调节起模速度，为了保证两缸动作同步，专门设置了同步轴和长短连杆。

_x000D_

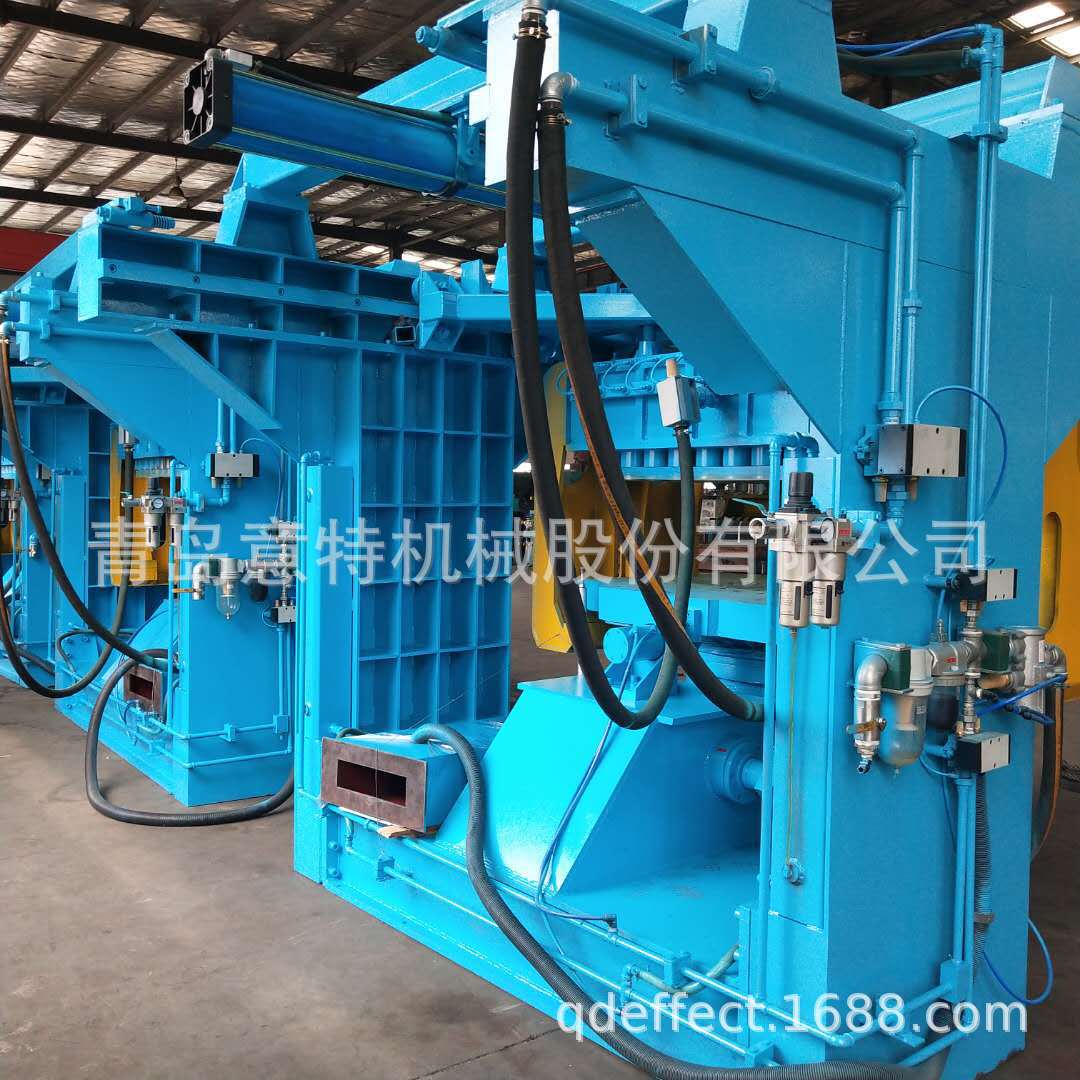

4、管路系统及操纵箱

_x000D_

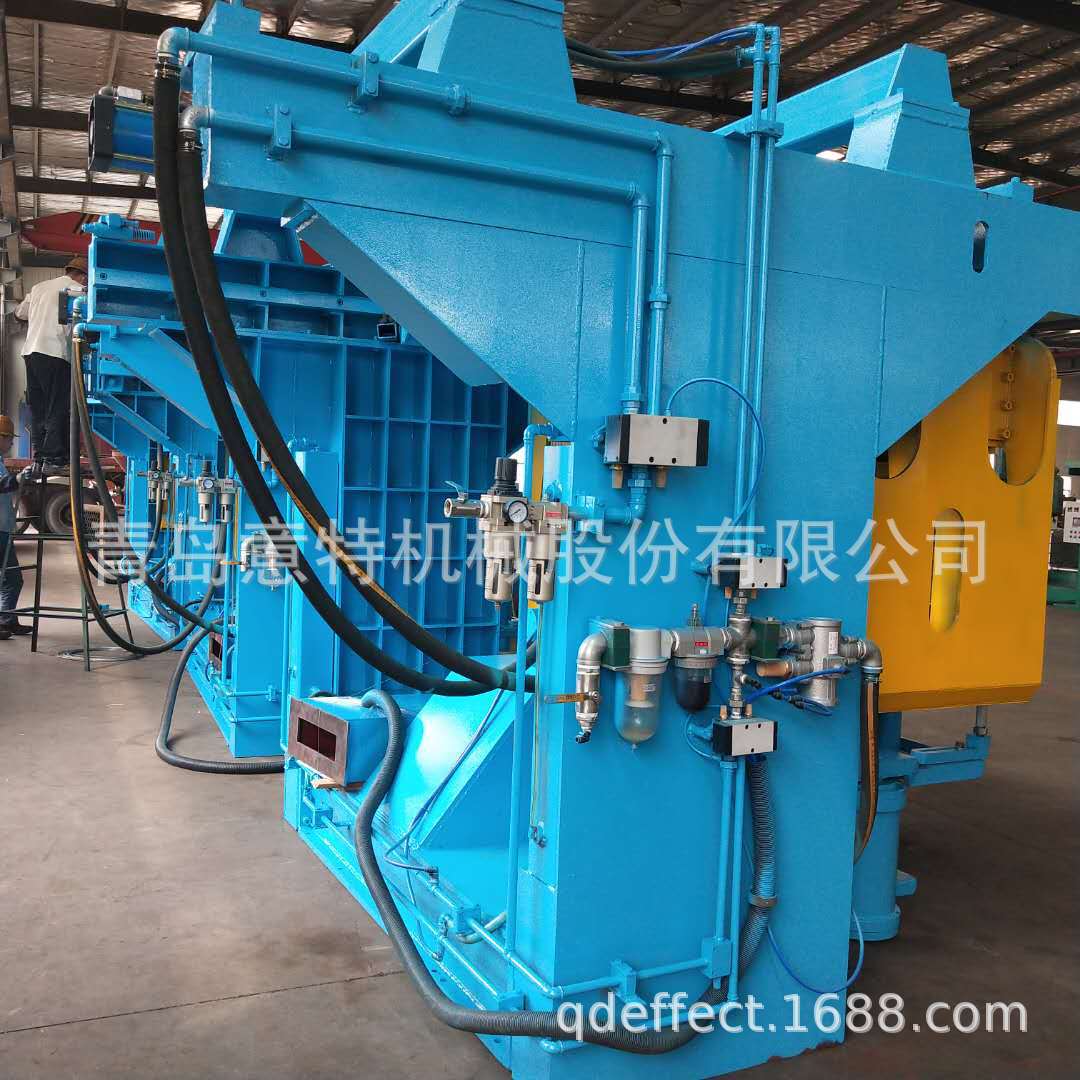

管路系统原理图，操纵箱。

_x000D_

本机设二个供气气源，一个供震动器、气动多触头及其移动气缸，一个供震击机构、起模缸、油气转换器和夹紧缸。前者管径为1〞，后者为1¹/₂〞。以保证压实和震击同时使用时有足够的供气压力，两个气源的压缩空气都经分水滤气器清除水及污物，然后经油雾器注入润滑油，通过操纵阀箱上的手动转阀供给执行元件和机构，使机器动作，本机的全部动作由三只手动转阀控制，其中1#三位四通中卸式转阀（¹/₄〞）的A口通过二位五通滑阀（1〞）放大后控制多触头伸出进行压实，中位时多触头回程，B口控制震动子，2#二位四通转阀（¹/₂〞）直接控制多触头箱前进和后退，3#三位四通中卸式转阀（¹/₄〞）的A口控制二位五通滑阀（¹/₂〞）动作，使储油罐上方进气，将油压进起模缸下方，完成起模动作，中位时，该滑阀复位，起模缸上方进气，将油压回储油罐，完成起模降动作，B口通过二位三通气控阀（1¹/₂〞）放大后供给震击缸。

_x000D_

三个转阀全部为人工操作，在操作时必须根据阀箱上的动作标识，正确操作，以免机器误动作，造成设备和人身事故。

_x000D_



_x000D_

_x000D_



_x000D_

 联系  电话：18661938830

_x000D_



_x000D_



_x000D_



_x000D_



_x000D_



Phần phôi: 16 Mã số: SZD1907 Nhãn hiệu: Qingdao Yite Machinery Co., Ltd. Ứng dụng: Làm mô hình Model: SZD1907 Động cơ đa tiếp điểm Công suất: 40 Bí danh: Máy đúc Tốc độ đúc: 30 Số thứ tự: SZD1907 Đường kính bánh xe pha lê: 18 Sản lượng hàng năm: 2000 Xử lý và tùy chỉnh: có hoặc không Nguồn cung cấp đặc biệt cho xuất khẩu xuyên biên giới: không Loại đúc: loại đúc kim loại: máy đúc
