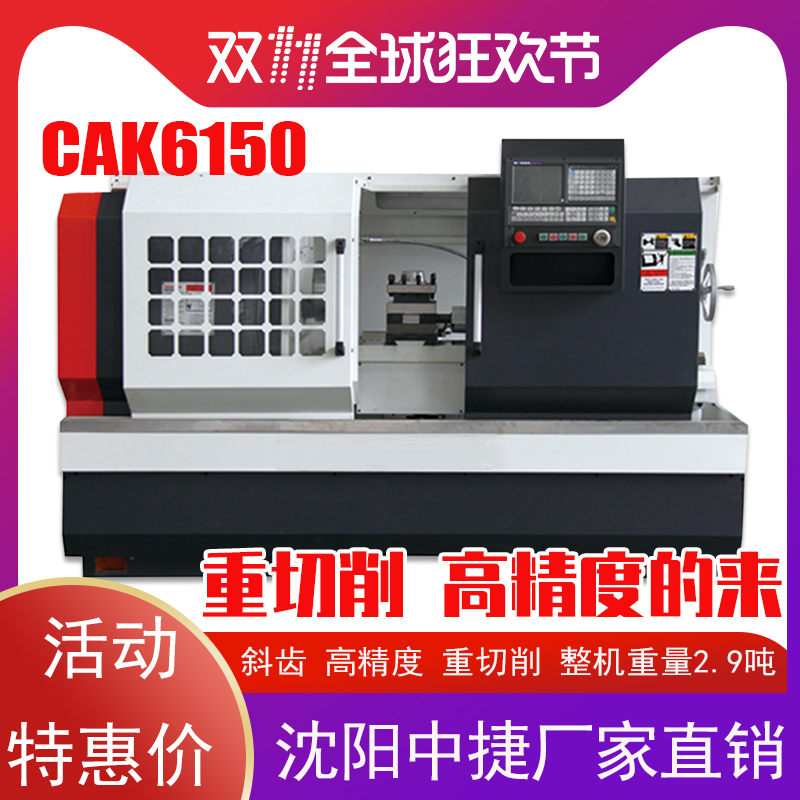

Máy tiện CNC hạng nặng 6150 Máy tiện Thẩm Dương 5085 Máy công cụ CNC Nhà sản xuất hệ thống Guangshu Bảo hành chung toàn quốc



机床配置：

1、床身：

采用平床身结构，树脂砂造型，优质铸铁铸造，上部宽度为400mm。导轨采用中频淬火磨削和贴塑工艺，具有良好的耐磨性和精度保持性。

  2、主轴箱：

主轴结构采用前后端两点支承典型结构，主轴具有很高的刚度；轴承采用哈尔滨轴承厂高精密主轴专用轴承，使主轴具有很高的旋转精度。主传动可选独立主轴、手动三档无级变频调速、自动三档无极变频调速，速度范围为21～1500r/min；主传动齿轮副均经淬硬磨削处理，各传动副和滚动轴承均经强力油液润滑，具有良好高速低温升性能；主轴箱箱体的设计充分考虑了散热措施和减震机构，使得主轴箱具有噪声低，传动精度高的特点，机床噪声不超过国家标准规定数值。机床具有电器过载保护装置，机械过载保护装置和控制主轴转动的急停装置。自动变速机型外置自动变速控制箱。

3. 车削主运动

主轴由变频电机通过V带经变速机构驱动主轴箱，通过变频系统控制变频电机可实现21～1500rpm（正反转）手/自动三档无级调速，主轴电机功率为AC7.5kw。该主传动系统经过精心的优化设计，具有传动精度高、功率扭矩特性优良、转速高、传动平稳、结构紧凑的特点。

4. 进给运动

横向（X轴）及纵向（Z轴）进给运动均由伺服电机驱动精密滚珠丝副实现快移和进给运动。

X向丝杠直径25mm，Z向丝杠直径50mm。

滑板导轨贴有防爬行的塑料软带，可很好的保证机床的定位精度和重复定位精度。

5. 尾座：

机床尾座的设计充分考虑了刚性、承载能力和使用的宜人性。可选手动尾座或液压尾座。

6.卡盘

机床配置250mm手动三爪自定心卡盘或10”液压卡盘。

7. 集中润滑

采用日本技术的河谷集中润滑系统来实现各导轨副，滚珠丝杠和轴承的润滑。润滑泵具有工作状态显示和液压监视等功能。并可随时调整注油周期。

8.刀架

   机床采用常州产四工位免抬电动刀架。刀柄尺寸：25x25mm。可选配六工位电动刀架。

主要技术参数

床身上最大回转直径 Φ500 mm

刀架上最大回转直径 Φ300mm

两顶尖间最大工件长度750 /1000 /1500 /2000/3000  mm

顶尖间工件最大重量 300 kg

床身导轨宽度 400 mm

主轴通孔直径 Φ52/82(B型)/105 (C型)mm

主轴转速范围 (三档无级) 21-1500 r/min

高档(r/min) 162-1500

中档(r/min) 66-500

低档(r/min) 21-150

主轴变速形式：手动

主轴端部型号 ISO (GB) C6/D8

主轴前锥孔 莫氏6号

主轴电机功率 7.5kw

主轴电机形式:变频/伺服

数控刀架 立式四工位刀架

刀柄尺寸 25×25mm

刀架重复定位精度 ±3.2″

X轴行程 260 mm

Z轴行程/600/ 850/ 1350 /1850/2850 mm

快移速度 X：5000 mm/min Z：10000 mm/min

进给速度范围 X：1～2000 mm/min Z：1～2000 mm/min

最小设定单位 0.001 mm

尾座套筒直径 Φ75 mm

尾座套筒行程 150 mm

尾座套筒锥孔锥度 莫氏5号

冷却电机功率 90W

冷却水泵扬程 5m

冷却水泵流量 25 L/min

电源 380V±10%，50Hz±1%，三相交流电

环境温度 0℃～40℃

相对湿度 ≤92%

机床外形尺寸（长×宽×高）

750mm  2550×1550×1900 mm

1000mm 2750×1550×1900 mm

1500mm 3250×1550×1900 mm
